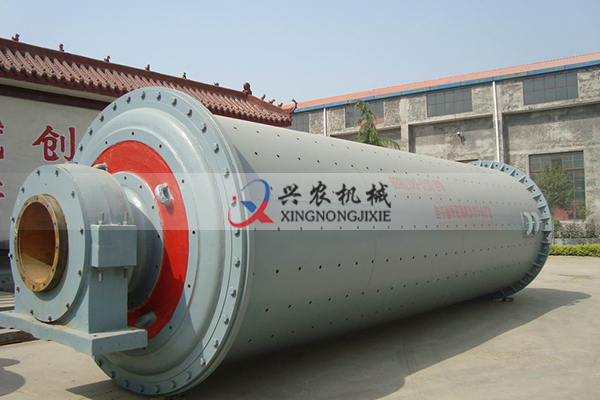

干式球磨機

2022-04-02 11:29:36

? ? ? ? 干式球磨機又稱為干法磨機，主要應用于水泥廠成品及原料的粉磨，也適用于冶金、化工、電力等粉磨各種礦石及其它可磨性物料。其不同于濕式球磨機，特點就是要求物料必須是干的，可用于開流粉磨，也適用于與選粉機組成的循環圈流粉磨，整體磨礦效果好。

工作原理

干式球磨機結構簡單、操作方便，主要結構是由一個筒體、兩個軸承和傳動裝置組成，其筒體是采用一般的鋼棒焊接或鉚接而成的，兩端均采用鑄鐵材質的端蓋封閉，端蓋外側一般都帶有加強筋，用于加強封閉效果，在筒體中部設有加料和排料的端口。

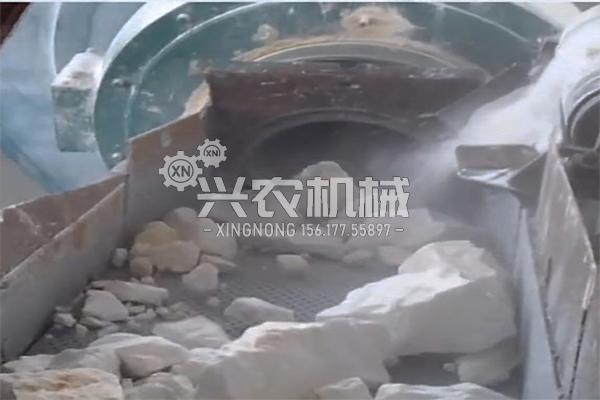

干式球磨機為臥式筒形旋轉裝置，工作原理類似格子型球磨機，兩倉，并通過外沿齒輪傳動，當物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在一倉達到粗磨后，經單層隔倉板進入二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

性能優勢

1.研磨效果好
該設備優化長徑比，以防止過度研磨，達到更好的研磨效果；另外，對其篦板開孔率進行了優化采用開孔設計，使用較小的研磨介質可提高研磨細度。
2.使用壽命長
干式球磨機采用篦板式磨尾出料，出料順暢，無漲磨現象，筒體無須冷卻，使用壽命長，故障率低。
3.環保節能
干式球磨機的研磨介質按產品要求合理配比，高填充率、高產率。另外，對設備優化驅動器和研磨能耗的匹配，更好的節省能耗。干式球磨機常和和分級機形成封閉系統，負壓輸送，無粉塵污染。

技術參數

規格型號	筒體轉速（r/min）	裝量球 (t)	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	總重量 (t)
Ф900×1800	36	1.5	≤20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	38	2.7	≤20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	≤25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	≤25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	36	5	≤25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	32.4	7.5	≤25	0.074-0.4	2-5	75	19.5
Ф1500×4500	29.7	11	≤25	0.074-0.4	3-6	110	22
Ф1500×5700	27	12	≤25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	≤25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	≤25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	≤25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	≤25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	≤25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	≤25	0.074-0.4	8-43	245	56?
Ф2100×7000	23.7	26	≤25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	≤25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	≤25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	≤25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	≤25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	≤25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	≤25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	≤25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	≤25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	≤25	0.074-0.4	按工藝條件定	630	149
Ф3600×4500	17	90	≤25	0.074-0.4	按工藝條件定	850	169
Ф3600×6000	17	110	≤25	0.074-0.4	按工藝條件定	1250	198
Ф3600×8500	18	131	≤25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	≤25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	≤25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	≤25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	≤25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	≤25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	≤25	0.074-0.4	118-500	3400	403
Ф5500×8500	13.8	348	≤25	0.074-0.4	148-615	4500	525
